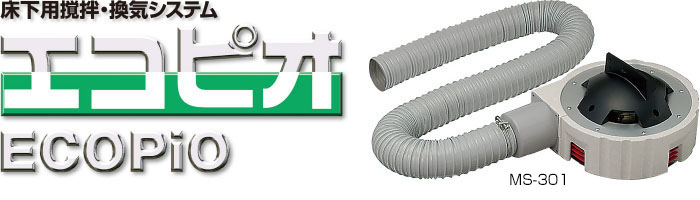

エコピオトップイメージ

住宅床下の換気を1ユニットでカバー※
新方式の撹拌・換気システム

※1セット(本体1台)の防湿効果適用面積は、20坪(66m²)となります。床下構造や形状等により、補助機器や本体ユニットの追加が必要となる場合があります。

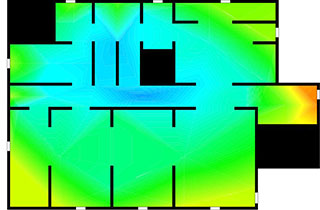

環境解析と効果検証に基づく最適設計

環境解析と効果検証に基づく最適設計イメージ

これまで、床下換気扇は主に北側の換気口に設置されてきました。アルトピアでは大学研究機関と床下環境の実態を詳細に解析。床下で最も相対湿度が高い場所は北側ではなく、地熱による冷却作用を受けやすく、自然通風が及びにくい床下中央部であることが判明してきました(床面積の広い換気工法の床下では特に顕著)。基礎パッキンによる通気も、作用するのは基礎外周エリアが主体。新しい通風換気システムの開発は、このような詳細な床下環境の分析からスタートしました。

空気をかき混ぜながら換気する(特許登録済)

空気をかき混ぜながら換気する図

一般的な床下用換気装置には、排気型と撹拌型の2タイプが存在します。これらの機器の組み合せによる従来のシステムでは、設置台数が多くなってしまうという非効率な点が内在していました。アルトピアは、1モーター×1ファンに新設計の独立2層ケーシングを組み合わせ、初めて「排気」と「撹拌送風」の両機能を1台のボディで行うことに成功。空気をかき混ぜながら換気する、まったく新しい換気システムが誕生しました。

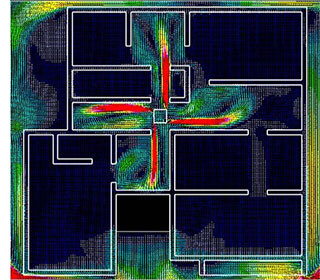

最少台数で最大の効果! 床下中央部の湿気をダイレクト換気

床下中央部のダイレクト換気イメージ

北側換気口へ換気扇複数台を取り付ける従来の考え方と決別し、エコピオは高湿ゾーンである床下中央部へ本体ユニット1台を設置。ダクトで高湿空気をダイレクトに換気し、外気を床下内部へ導入します。また同時撹拌機能により、床下中央部周辺へ送風を行いますので、その防湿効果は抜群。高効率の追求により、大幅な設置台数の削減が可能となりました。

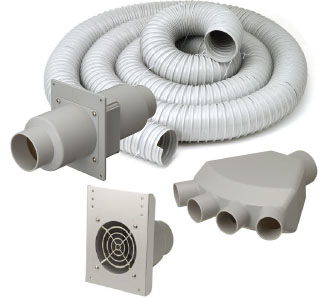

さまざまな工法・設計に対応する豊富なパッケージ

パッケージイメージ

床下の工法等に合わせ、エコピオは豊富なパッケージをラインアップしました。基礎断熱工法用のSiシリーズ×3タイプのほか、一般床下用のSbシリーズ×3タイプをご用意。用途・工法にマッチしたパーツとダクトをパッケージングしていますので、現場に合った基本パックをセレクトすることで、柔軟に設置対応することができます。

Advantage of System and Service

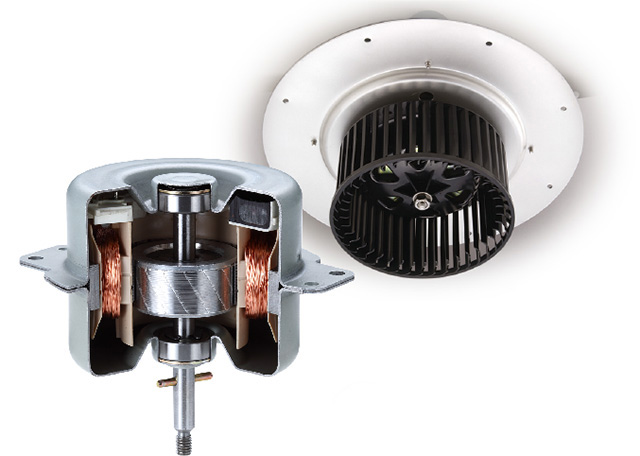

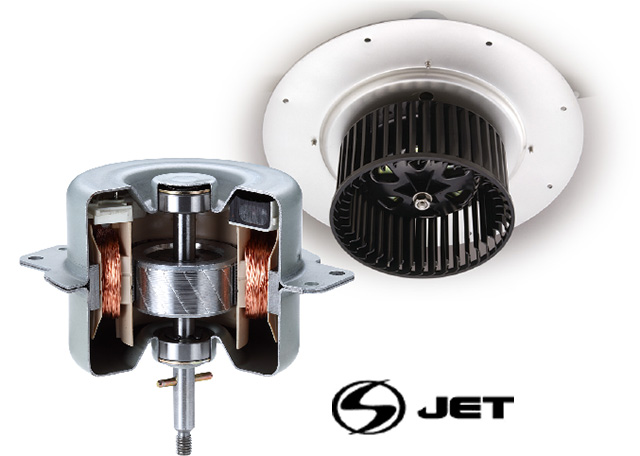

高性能モーター+ファン

高性能モーター+ファンイメージ

安全性の高いコンデンサ内蔵型モーター(国産)に専用設計のシロッコファンを搭載。ファンによる自己冷却構造により、モーターの長寿命化と、強力な排気・送風の両立が可能となりました。
※モーター巻線部とコンデンサに、安全・保護装置を内蔵しています。
※電気製品の安心・安全のための第三者認証制度、S-JET認証を取得しています。

邸別・床下通風換気設計サービス(オプション)

image_mr_choice01
ミスターチョイスロゴ

アルトピアでは業界唯一の床下換気設計サービスを実施しています。邸別にベストな機器の台数や配置、ダクト配管等を含むご提案が可能です。
(平面図・基礎伏図・矩計図・基礎詳細図等が必要です)

革新の独立2層ケーシング

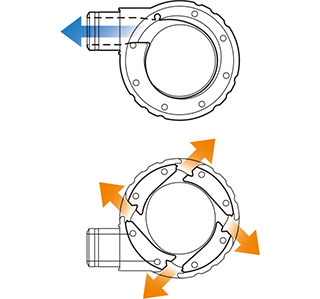

ダクト排気のための渦巻きケーシングと、撹拌送風用の4分割ボリュート流路を、2階建構造にしてドッキングさせた、独立2層ケーシングを採用(特許)。力強い排気と撹拌送風を、コンパクトなボディで実現しました。

独立2層ケーシングイメージ

排気だけでなく、同時に撹拌送風することで、抜群の防湿・乾燥効果を発揮します。

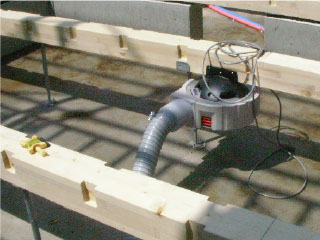

優れた施工性

優れた施工性イメージ

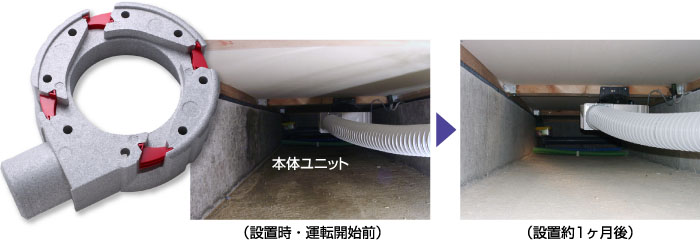

本体ユニットは十分な設置強度を確保しながら、ネジ5本で大引きや根太等へ、容易に取り付けができる「かんたん設置」方式。また塩ビ製のφ75mmダクトやφ50mmダクトは取り回しがよく、狭い床下でも配管場所を選びません。チャンバーや逆止弁ユニット等の付属パーツもコンパクト化を推進し、施工性が大幅にアップしました。

シロアリ損害補償制度(基礎断熱向け・オプション)

本製品による、新築シロアリ損害賠償プログラムをご用意しております。適用期間中に、床下にシロアリや腐朽菌による被害(床下構造材の損傷等)が発生した場合、その修繕にかかる費用を補てんいたします。補償規定の詳細は、別途、お問い合わせください。

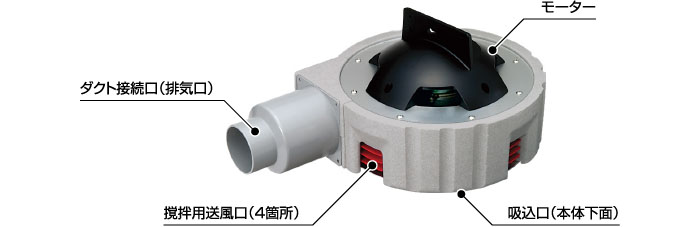

製品本体仕様(攪拌・換気タイプ)

ms-301本体仕様

型式名 MS-301
定格電圧(V) AC100(50/60Hz)
モーター コンデンサ型誘導電動機
本体材質 EPS/ABS/PA6/アルミ
適合電線 VVF-2心(1.6-2.0)
安全装置 モーターに温度ヒューズ内蔵
消費電力(W) 24/26
総風量(m³/h)※ 230/240
排気側風量(m³/h) 130/140
騒音(dB) 44/45
保証期間 2年間(オプション品は1年間)
適用面積目安 66m²(20坪)まで

※風量は、AMCA規格210に基づく、ダブルチャンバー方式測定装置(JIS-B8330に適合)にて測定しています。

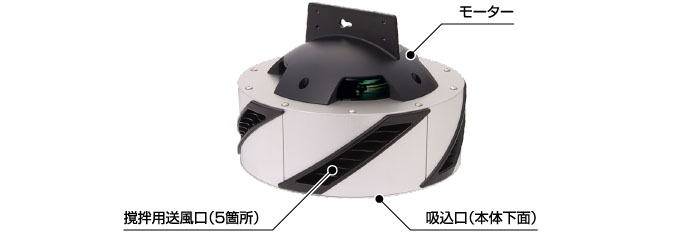

製品本体仕様(攪拌専用タイプ)

MS-211本体仕様画像

型式名 MS-211
定格電圧(V) AC100(50/60Hz)
モーター コンデンサ型誘導電動機
本体材質 ABS/PA6/PP/アルミ
適合電線 VVF-2心(1.6-2.0)
安全装置 モーターに温度ヒューズ内蔵
消費電力(W) 21/23
総風量(m³/h)※ 275/280
騒音(dB) 42/43
保証期間 2年間(オプション品は1年間)
適用面積目安 20~30m²(1台)

※風量は、AMCA規格210に基づく、ダブルチャンバー方式測定装置(JIS-B8330に適合)にて測定しています。

オプション画像

基本パックと製品・部品ラインアップ

  仕様 品番 単位(内容) 図面
基本パック 撹拌・換気タイプ
(基礎断熱用)
MS-301Si-1 1セット(1台+ダクト・付属品)
MS-301Si-2 1セット(1台+ダクト・付属品)
MS-301Si-3 1セット(1台+ダクト・付属品)
撹拌・換気タイプ
(一般床下用)
MS-301Sb-1 1セット(1台+ダクト・付属品)
MS-301Sb-2 1セット(1台+ダクト・付属品)
MS-301Sb-3 1セット(1台+ダクト・付属品)
製品本体 撹拌・換気タイプ MS-301 1台
撹拌専用タイプ MS-211 1台 図面リンクボタン
撹拌専用タイプ MS-211S 1セット(2台)
部品 塩ビ・ダクトφ75mm GL2-75-06 1本(6.5m)
塩ビ・ダクトφ50mm GL2-50-20 1本(20.0m)
断熱ダクトφ75mm T-03HD20-02 1本(2.0m)
送風用グリル AP-DT1150G 1個 図面リンクボタン
継手φ75mm AP-DT1175 1個 図面リンクボタン
排気用パネル AP-HP75S 1個 図面リンクボタン
ベントキャップ(低圧損) IM-10VFA 1個 図面リンクボタン
基礎パッキン排気ノズル AP-HN7520F 1個 図面リンクボタン
分岐チャンバー AP-DW7550 1個(キャップ2個付) 図面リンクボタン
逆止弁ユニット75C AP-GS7575C 1個 図面リンクボタン
逆止弁ユニット50C AP-GS7550C 1個 図面リンクボタン
プログラムタイマー AP-500 1個 図面リンクボタン
漏電保護プラグ付コード AP-L2115PIKC 1本 図面リンクボタン

基本パックや部品等の価格につきましては、別途お問い合わせください。

WS、XS、ACF、で始まる品番の商品につきましては、本サイトに掲載しておりません。
上記品番の商品に関するお問い合わせは、こちらよりお願いいたします。
